AQI空气质量监测微型站

系统概述:

大气网格化监控系统采用小型化,集成化技术,以“容易布点,全面联网”为特点,通过大范围“网格化布点”,形成覆盖整个区域全面在线监控的网络,为雾霾治理,空气质量监控提供数据支持和决策依据。

系统功能:

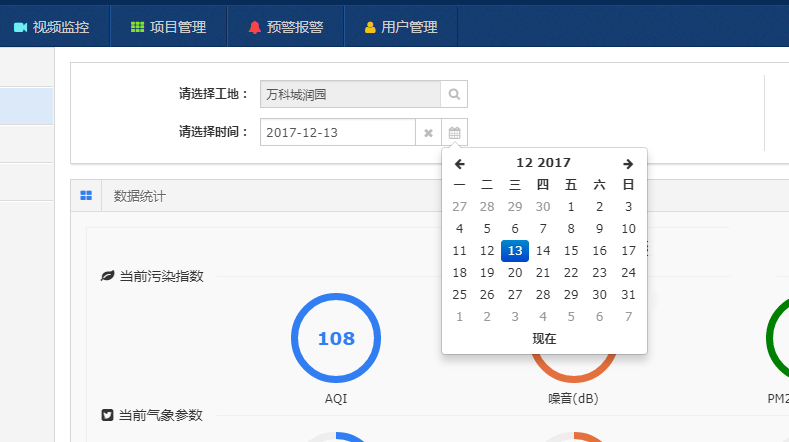

一、对区域内所有点位进行全景展示和数据查看


二、重点污染物现场抓怕

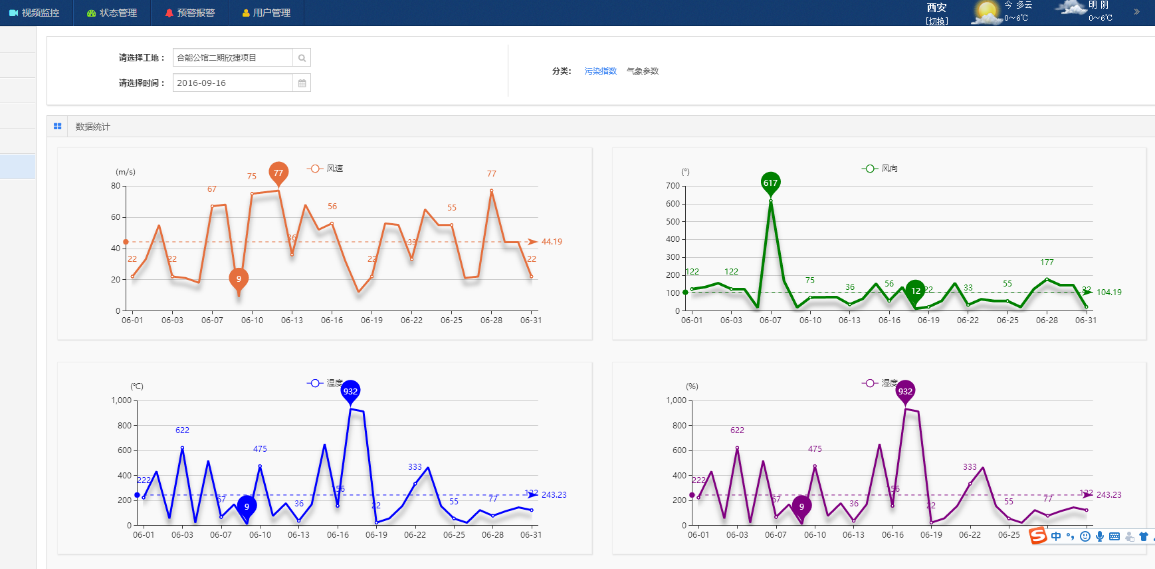

三、实时数据追踪


四、掌握污染源附近空气质量指数


现场案例



在掌握各类污染源排放状况的基础上,利用空气污染数值预报模式模拟污染物质量浓度的分布特征, 研究区域空气污染物输送扩散的规律,监控污染源对主城区大气环境质量的影响,有效控制重点工业污染,改善城市大气环境质量。



单元名称

描述

技术参数

颗粒物监测单元

监测方法

连续自动实时监测方法

测量原理

光散射法

测量数据

PM10 、PM2.5、PM100、TSP

测量量程

0 ~2000 ug/m3

浓度显示时间

≤60s

测量时间

任意设定(默认5分钟)

最低检测限

≤2ug/m3

仪器平行性

≤±10%

除湿

具有自动加热、除湿功能模块

浓度报警

具备高浓度报警功能,平台可配置报警阈值

四参数监测单元

监测方法

连续自动实时监测方法

测量原理

高精度电化学

测量数据

SO2 、NO2、CO、O3

测量范围

SO2 测量范围:0-2000ppb;分辨率:1ppb;响应时间:<45s;单位:ppb

NO2 测量范围:0-2000ppb;分辨率:1ppb;响应时间:<45s;单位: ppb

O3  测量范围:0-2000ppb;分辨率:1ppb;响应时间:<45s;单位:ppb

CO  测量范围:0-200ppm;分辨率:0.1ppm;响应时间:<45s;单位:ppm

数据采集传输

数据有效传输率

断点续传配合平台数据补遗,保证数据有效传输率≥95%

接口

具备RS485/RS232口、模拟量接口、网口、扩展接口

WIFI 便利通道

支持手机或PAD端的数据查询、设备故障查看等功能

传输网络

自动实时上传数据,4G LTE/GPRS等

箱体及供电

箱体材质

1.2mm 厚的工程级冷轧碳钢板,经酸洗、防锈处理;耐酸碱腐蚀,不怕酸雨、油气污渍;
主箱体采用无缝焊接,结构稳固牢靠;
两侧防尘罩,通风散热防尘防雨防。

支架材质

Q235 ,镀锌处理

支架高度

标配高度4.5m,法兰连接(1m地下固定,2*1.5m+1*0.5m),高度可0.5m/1m/1.5m组件选配

支架直径

86mm

防护等级

IP55

工作电压

DC12V ,AC220V


尺寸

706mm *554mm*147mm (L*W*H)(最大外形尺寸)

整机适应性

静电放电抗扰度

符合GB/T17626.2-2006标准的要求

射频电磁场辐射抗扰度

符合GB/T17626.3-2006标准的要求

电快速瞬变脉冲群抗扰度

符合GB/T17626.4-2008标准的要求

浪涌(冲击)抗扰度

符合GB/T17626.5-2008标准的要求

抗震强度

符合GB/T6587-2012标准的要求

温度环境

-30 ℃ ~50℃

湿度环境

10%RH ~90%RH

气压

65 ~108kPa

噪声监测终端

测量范围:30-130dB(A)

声级计采样频率:小于1s

动态分析范围:≥100dB(A)

频率计权:A、C、Z

时间计权:F、S

噪声报警:触发录音或录像

气象五参数

温度:测量范围:-40℃~60℃;精度:±0.3℃(20℃);

湿度: 测量范围:0~100%RH;精度:±2%(5%RH-95%RH,25℃);

风向:测量范围:16个方向(0~360度);精度:±5度;

风速:测量范围:0~30 m/s;精度:±0.3m/s;

气压:测量范围: 30~110Kpa;精度:±2.5pa。





功能特点:

1. 采用1.2mm厚的工程级冷轧碳钢板,经酸洗、防锈处理,主箱体采用无缝焊接,结构稳固牢靠;两侧防尘罩,通风散热防尘防雨防;

2. 国际标准铝合金背梁,配合抱箍可方便于壁挂、抱杆安装,安装方法可靠、稳定;

3. 模块化设计:显示模块、供电模块、无线传输模块、颗粒物采集模块、气体监测模块、颗粒物监测模块、温湿度监测模块、可扩展气象五参和VOC监测模块;

4. 工业漏电保护开关,抗寒耐热,短路、过载、漏电保护

5. 高性能开关电源,低纹波输出;恒流式过流保护;短路保护自恢复;过压保护,可接太阳能供电系统;

6. 内置高清液晶显示屏,触摸操作;

7. 工业温湿度传感器,配合自动加热除湿功能,精度更高、更稳定;

8. 进口高精度环境质量专业传感器;

9. 支持4G LTE/GPRS等多种信号传输,支持多种上下触发模式;支持远程管理,效率高;短信备份;配备高增益天线,保证数据传输不受影响;

10. 手机APP和电脑端远程监控、数据管理。



AQI MINIATURE STATIONAQ

微型在线监测站  OS60XT-AQI-JCZ



背景概述

环境及监管问题环境质量已成为政府考核的重要指标,我国大多数地区面临大气环境质量改善压力。



各地陆续开展大气污染物来源解析研究,剑指各地雾霾“元凶”,为治霾工作作出评价指导。测点位以国控为主,数量少,不能全面反映区域空气质量状况的差异,同时建设成本高、维护工不适合大密度布点。



大气污染存在反弹现象多、无组织排放监管难度大等问题,对突发性污染事件很难做出快速响应和提前预判。



国家政策

2014 年,国务院办公厅发布《国务院办公厅关于加强环境监管执法的通知》(国办发[2014]56号)中提出各市、县级人民政府要将本行政区域划分为若干环境监管网络,明确责任人,落实监管方案”。着力强化环境执法监管,全面实施政府环境监管网格化。



2015 年,环境保护办公厅《关于贯彻落实(国务院公厅关于加强环境监管执法的通知)》进展情况的通报(环办函2015)要求各地按照“属地管理、条结合、分级负责、责任到人”的原则,落实监管执法。讲监管力度下沉至各单元,初步形成了界定职责、履职尽声、失职问责的工作机制。



2018 年,中华人民共和国生态环境部成立,主要职责制定并组织实施生态环境政策、规划和标准,统一负责生态环境监测和执法工作,监督管理污染防治、核与辐射安全,组织开展中央环境保护督察等。



建设意义

完善空气质量的监测机制:采用无线监测技术,网格化精细布点,全天候全面监测大气污染情况,实现区域内大气污染监因子全面覆盖。



污染源精准监测和追溯,实现靶向治理实时颗粒物、空气四参、气相五参的情况监测,确定影响区域空气质量的主要因素,把控重点污染源,实现定向治理。



监测数据多维度分析,为环境污染防控提供决策支持:系统提供丰富的数据统计分析功能,数据对比、报表统计等,增强环境突发事件的快速反应和处置能力。



监测与监管联动,提升管理能力:支持移动APP功能,数据超标自动短息或者APP报警推送,方便监管人员随时掌握大气污染情况,及时处理污染事件ION。
